Erbauer / Besitzer Christian Martens (ehemaliges Mitglied)

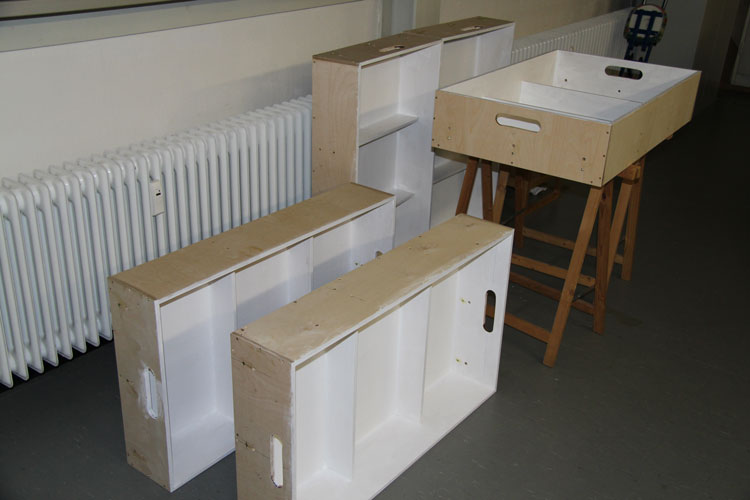

Größe 4 Einzelmodule von je 100 x 60 cm
Übergänge West: B96 (hohe Seite: Nord)
Ost: E96
Beschreibung Bahnhof Rodgau stellt einen kleineren Landbahnhof dar, der eine zeitlang Endbahnhof einer Nebenbahn war und aus dieser Zeit einen kleinen einständigen Lokschuppen und eine kurze Drehscheibe besitzt.
Nach wie vor enden hier einzelne Züge und Loks wie auch Triebwagen übernachten hier.
Dampfloks können bekohlt und entschlackt werden, Dieselfahrzeuge können betankt werden.
Bahnhofsfahrordnung
(noch unvollständig)		 Bei der Gleisbelegung ist darauf zu achten:
  1. dass das Gleis 1 nur dann in voller Länge belegt werden darf, wenn auf Gleis 2 keine Einfahrt eines Personenzuges mit Halt zu erwarten ist.
  2. dass auf Gleis 1 keine Durchfahrt zulässig ist, wenn auf Gleis 2 ein Personenzug steht oder erwartet wird.
Gleislängen Bahnsteiggleise: je 250 cm, davon 230 cm am (Mittel-)Bahnsteig
Ladegleis: ca. 120 cm
Stumpfgleise: am Ladegleis und am Schuppen: je ca. 45 cm
Drehscheibendurchmesser: 25,3 cm (Bühne)
Schuppengleis: 26 cm (ausreichend für BR 23, 24, 38, 55, 56, 58 u.ä.)
Anschlußstellen Beschreibung
  1. Güterschuppen
  2. Freiladegleis
  3. Bekohlungsanlage
 Wareneingang
  1. Stückgüter
  2. Landmaschinen, Dünger
  3. Kohle, Dieselöl, Schmierstoffe
 Warenausgang
  1. Stückgüter
  2. Rüben, Vieh, Getreide, etc.
  3. Schlacke, Leerwagen
Sonstiges Eine Baubeschreibung des Lokschuppens wurde im Eisenbahn Kurier (EK) 8/98 veröffentlicht. Der Lokschuppen wurde von Reinhard Herbst gebaut, den Artikel hat Christian Martens geschrieben. Er ist hier anzusehen/nachzulesen.

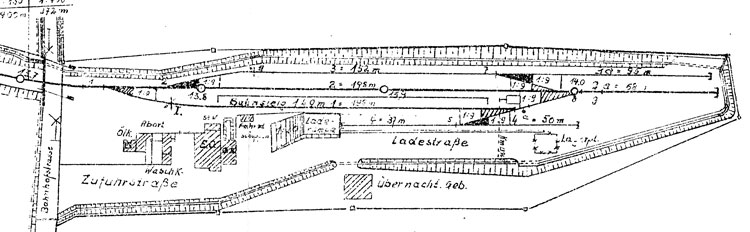

Modulplan
  1. Siehe bei der Draufsicht;
  2. als Word 97-Dokumente zum Herunterladen hier: Teil 1 und Teil 2.
  3. als pdf-File - hier ist ein Ausdruck im Maßstab 1:10 möglich: Teil 1 und Teil 2.
    (Hierfür wird Adobe Acrobat benötigt: hier laden.)
Draufsicht 5 Bilder und Draufsicht als Grafik (zus. 148 kB)
Fotos Vorplatz (4 Bilder, zus. 142 kB) Bf. Rodgau, Vorplatz
Lokschuppen und Bekohlung (8 Bilder, zus. 279 kB) Drehscheibe und Lokbehandlung
Bahnsteig und Umgebung (9 Bilder, zus. 234 kB) Bahnsteig und Betrieb
